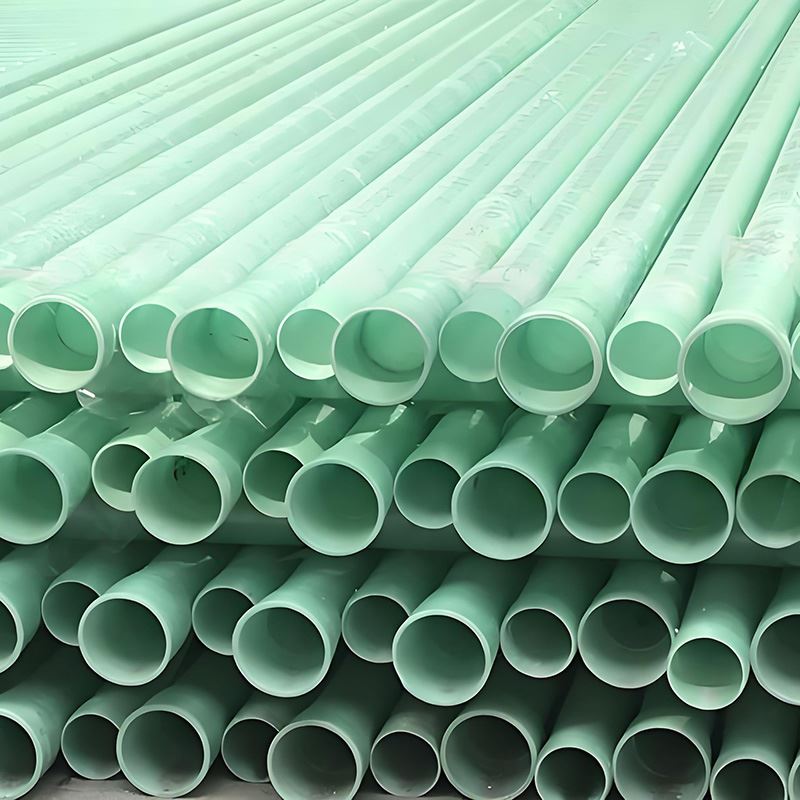

FRP میونسپل پریشر واٹر پائپ میونسپل انفراسٹرکچر میں پریشرائزڈ واٹر ٹرانسمیشن کے لیے گلاس فائبر سے تقویت یافتہ تھرموسیٹنگ رال پائپ ہے۔ اس کا جامع ڈھانچہ شیشے کے فائبر کی کمک کو ایک رال میٹرکس کے ساتھ جوڑتا ہے جسے سروس میڈیم اور آپریٹنگ حالات کے لیے منتخب کیا گیا ہے۔ قطر، دباؤ کی درجہ بندی، انگوٹی کی سختی، پائپ کی لمبائی اور مشترکہ ترتیب پائپ لائن ڈرائنگ اور پروجیکٹ کی ضروریات کے مطابق بتائی جا سکتی ہے۔ عام ایپلی کیشنز میں خام پانی کی ترسیل، ٹریٹڈ واٹر مینز اور پمپ اسٹیشن ڈسچارج پائپ لائنز شامل ہیں۔
کلیدی فوائد
سنکنرن مزاحمت
رال سسٹم کا انتخاب پانی اور آپریٹنگ ماحول کے مطابق کیا جا سکتا ہے، جو مخصوص حالات میں طویل مدتی سروس کی حمایت کرتا ہے۔
ہائیڈرولک کارکردگی
ہموار اندرونی سطح پانی کے موثر بہاؤ کی حمایت کرتی ہے۔ ہائیڈرولک حسابات میں پائپ قطر، بہاؤ کی رفتار، اندرونی سطح کی حالت اور سسٹم کی ضروریات کا حساب ہونا چاہیے۔
ہلکے وزن کی تعمیر
کمپوزٹ ڈھانچہ پائپ ہینڈلنگ اور پوزیشننگ کو آسان بناتا ہے جو کہ موازنی ایپلی کیشن کے بھاری پائپ مواد کے مقابلے میں طول و عرض اور اٹھانے کی ضروریات کے تابع ہے۔
ڈیزائن لچک
دباؤ کی درجہ بندی، انگوٹی کی سختی، پائپ کی لمبائی اور مشترکہ ترتیب کو پروجیکٹ ڈرائنگ کے ساتھ مربوط کیا جا سکتا ہے تاکہ مقررہ تنصیب اور آپریٹنگ ضروریات کو پورا کیا جا سکے۔
ایپلی کیشنز
خام پانی کی ترسیل
پریشر پائپ لائنیں خام پانی کو انٹیک سہولیات سے ٹریٹمنٹ پلانٹس اور اسٹوریج کے بنیادی ڈھانچے تک پہنچاتی ہیں۔
میونسپل پانی کی تقسیم
ٹریٹڈ واٹر ٹرانسمیشن مینز اور ڈسٹری بیوشن سیکشنز، قابل اطلاق پانی سے رابطہ کی ضروریات اور پروجیکٹ کی منظوریوں سے مشروط۔
پمپ اسٹیشن پائپ لائنز
پمپ ڈسچارج لائنز اور منسلک پریشر پائپ لائنز جو آپریٹنگ پریشر اور متوقع اضافے کے حالات کے لیے مخصوص ہیں۔
پانی کے علاج کا بنیادی ڈھانچہ
پانی کی صفائی کی سہولیات اور اس سے منسلک اسٹوریج سسٹم کے لیے انلیٹ، آؤٹ لیٹ اور باہم مربوط پائپ لائنز۔
تکنیکی وضاحتیں
|
پیرامیٹر |
حوالہ کی حد |
|
برائے نام قطر |
65-1500 ملی میٹر |
|
دیوار کی موٹائی |
5-18 ملی میٹر |
|
کام کا دباؤ |
2.5 MPa تک |
|
کام کرنے کا درجہ حرارت |
−45 ڈگری سے 100 ڈگری |
|
کمک |
گلاس فائبر |
|
رال میٹرکس |
تھرموسیٹنگ رال |
|
پائپ کی لمبائی |
1–12 m |
|
مشترکہ ترتیب |
Flanged یا بٹ جوائنٹ |
دباؤ اور پائپ کی سختی کا انتخاب
پریشر کی درجہ بندی
نارمل آپریٹنگ پریشر، ڈیزائن پریشر اور متوقع سرج پریشر کی وضاحت کریں۔ مطلوبہ پریشر کلاس کا تعین کرتے وقت پمپ اسٹارٹ اپ، پمپ شٹ ڈاؤن اور والو آپریشن پر غور کیا جانا چاہیے۔
انگوٹھی کی سختی
دفن شدہ پائپ لائنوں کے لیے، سختی کا انتخاب تدفین کی گہرائی، مٹی کے حالات، زیر زمین پانی کی سطح، ٹریفک لوڈنگ اور بیک فل کی ضروریات کو مدنظر رکھنا چاہیے۔ دباؤ کی درجہ بندی اور رنگ کی سختی کا پتہ الگ الگ ڈیزائن کے معیار پر ہے۔
سروس کی شرائط
پائپ کی تفصیلات کو حتمی شکل دینے سے پہلے پانی کے درجہ حرارت، سیال کی ساخت، تنصیب کا طریقہ اور کسی ویکیوم یا بیرونی دباؤ کی ضروریات کی تصدیق کریں۔
جوائنٹنگ سسٹمز اور فٹنگز
مشترکہ انتخاب
ڈیزائن کے دباؤ، پائپ لائن کی سیدھ، تنصیب تک رسائی اور دیکھ بھال کی ضروریات کے مطابق مشترکہ ترتیب کا انتخاب کریں۔ مشترکہ طول و عرض اور سگ ماہی کے انتظامات کو پائپ کی مخصوص سیریز سے مماثل ہونا چاہیے۔
متعلقہ اشیاء اور کنکشنز
پائپ لائن کی ترتیب کے مطابق موڑ، ٹیز، ریڈوسر اور فلینجڈ کنکشن مخصوص کیے جا سکتے ہیں۔ جہتی انٹرفیس اور دباؤ کی درجہ بندی ملحقہ پائپ ورک اور پروجیکٹ ڈرائنگ کے ساتھ مربوط ہونی چاہیے۔
اپنی مرضی کے مطابق مینوفیکچرنگ کے اختیارات
پائپ کے طول و عرض
منظور شدہ پائپ لائن ڈرائنگ اور دستیاب مینوفیکچرنگ رینج کے مطابق قطر، دیوار کی موٹائی اور بچھانے کی لمبائی کی وضاحت کریں۔
مواد کی ترتیب
پانی کے معیار، آپریٹنگ درجہ حرارت اور قابل اطلاق پانی سے رابطہ کے معیارات کے مطابق رال سسٹم اور اندرونی استر کی ضروریات کو منتخب کریں۔
پروجیکٹ کی ضروریات
تکنیکی تفصیلات میں پریشر کلاس، انگوٹھی کی سختی، مشترکہ قسم اور فٹنگ کے طول و عرض کی وضاحت کی جا سکتی ہے۔ ڈرائنگ اور مقدار کا شیڈول مطلوبہ پروڈکشن کنفیگریشن قائم کرنے میں مدد کرتا ہے۔
کوالٹی کنٹرول اور تکنیکی دستاویزات
قابل اطلاق مصنوعات کی تفصیلات کے مطابق جہتی رواداری، بصری معائنہ کے معیار اور قبولیت کے تقاضوں کی وضاحت کریں۔
دباؤ کی جانچ، انگوٹھی کی سختی کی جانچ اور مواد کی تصدیق کو متفقہ معائنہ کے منصوبے اور قابل اطلاق مصنوعات کے معیار پر عمل کرنا چاہیے۔
مخصوص پروڈکٹ کے لیے دستیاب دستاویزات کی تصدیق ہونی چاہیے اور اس میں معائنہ رپورٹس، ٹیسٹ کے نتائج، مواد کے ریکارڈ اور تعمیل کے دستاویزات شامل ہو سکتے ہیں۔ معیارات اور سرٹیفکیٹس کی شناخت صرف اس صورت میں کی جانی چاہیے جہاں قابل اطلاق، درست ریکارڈز سے تعاون کیا جائے۔
