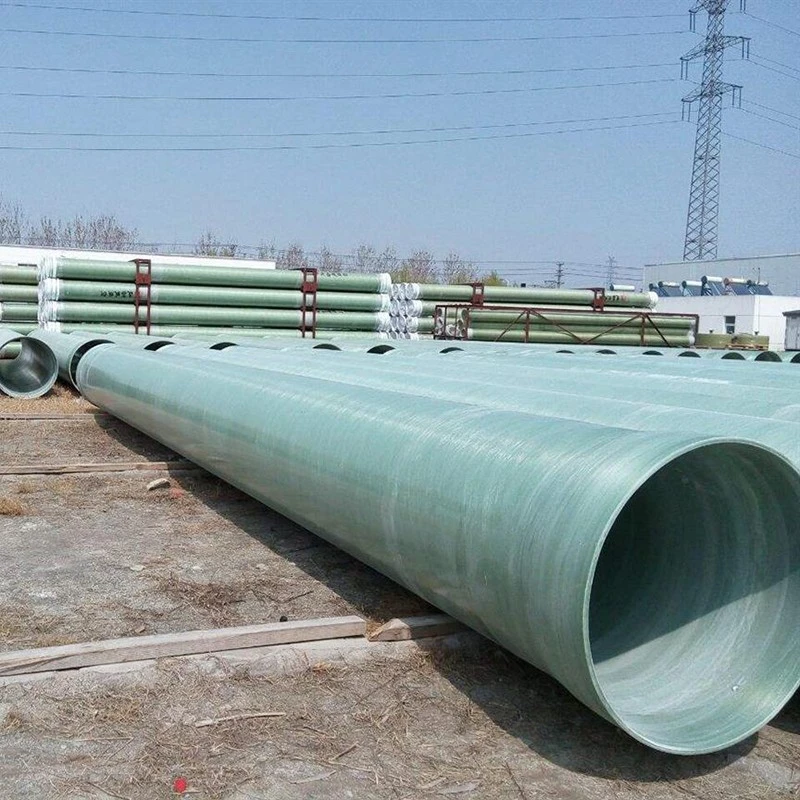

ایف آر پی پریشرائزڈ ایریگیشن پائپ ایک گلاس فائبر سے تقویت یافتہ تھرموسیٹنگ رال پائپ ہے جو پریشرائزڈ زرعی پانی کی ترسیل اور میونسپل اریگیشن سسٹم کے لیے انجنیئر ہے۔ جامع دیوار خاص طور پر سروس کے حالات اور سیال کیمسٹری کے مطابق منتخب کردہ رال میٹرکس کے ساتھ اعلی طاقت والے گلاس فائبر کو جوڑتی ہے۔ درخواستوں میں آبپاشی کے مینز، پمپ ڈسچارج لائنز، اور بڑے پیمانے پر زرعی پانی کی تقسیم کے نیٹ ورک شامل ہیں۔ پائپ کا قطر، دباؤ کی درجہ بندی، انگوٹھی کی سختی، لمبائی، اور جوائنٹ کنفیگریشن کو پروجیکٹ انجینئرنگ ڈرائنگ، ہائیڈرولک ڈیزائن کی ضروریات، اور سائٹ پر تنصیب کی شرائط کے مطابق مکمل طور پر بیان کیا جا سکتا ہے۔
کلیدی فوائد
سنکنرن مزاحمت:جامع دیوار روایتی اسٹیل یا نرم لوہے کی طرح زنگ یا زنگ نہیں لگاتی ہے۔ رال کا انتخاب پانی کی کیمسٹری، آپریٹنگ درجہ حرارت، اور ماحولیاتی خدمات کے حالات کے مطابق کیا گیا ہے۔
ہائیڈرولک کارکردگی:ہموار اندرونی سطح کم سے کم رگڑ کے نقصانات کے ساتھ موثر پانی کے بہاؤ کی حمایت کرتی ہے۔ پائپ کا قطر بہاؤ کی شرح، پائپ لائن کی لمبائی، اور قابل اجازت دباؤ کی کمی کی بنیاد پر منتخب کیا جاتا ہے۔
ہینڈلنگ کی کارکردگی:ایف آر پی پائپ روایتی دھاتی یا کنکریٹ پائپ مواد کے مقابلے میں کافی کم ہینڈلنگ وزن پیش کرتے ہیں، جو تنصیب کے دوران بھاری سامان کے انحصار کو کم کرتے ہیں۔
تفصیلات کی لچک:پریشر کلاس، انگوٹھی کی سختی، طول و عرض، اور مشترکہ انتظامات کو منظور شدہ پائپ لائن ڈیزائن اور پروجیکٹ کی وضاحتوں کے ساتھ قریب سے ہم آہنگ کیا جا سکتا ہے۔
ایپلی کیشنز
آبپاشی کے ذرائع:پمپنگ سٹیشنوں اور ذخیرہ کرنے والے ذخائر سے پانی کو مؤثر طریقے سے اہم زرعی تقسیم کے نیٹ ورکس میں منتقل کریں۔
پمپ ڈسچارج لائنز:دباؤ والے پانی کو پمپنگ کی سہولیات سے بحفاظت پہنچائیں، نظام کے ڈیزائن میں آپریٹنگ اور عارضی اضافے کے دباؤ کے ساتھ۔
زرعی تقسیم کے نیٹ ورک:مناسب سائز کی مین اور برانچ پائپ لائنوں کے ذریعے نامزد آبپاشی زون کی فراہمی۔
پانی کی منتقلی کے نظام:کھلے ذخائر، پانی کی صفائی کی سہولیات، اور تقسیم نوڈس کو جوڑیں جہاں جامع پائپ مواد مخصوص خدمت اور ماحولیاتی ضروریات کو پورا کرتا ہے۔
تکنیکی وضاحتیں
|
پیرامیٹر |
حوالہ قدر یا اختیار |
|
برائے نام قطر (DN) |
DN 100–2000 ملی میٹر |
|
پریشر کلاس (PN) |
پی این 6، پی این 10، پی این 16 |
|
انگوٹھی کی سختی (SN) |
SN 2500, SN 5000, SN 10000 N/m² |
|
پائپ کی لمبائی |
6 m, 12 m |
|
کمک |
ای گلاس فائبر |
|
میٹرکس |
تھرموسیٹنگ رال |
|
رال کے اختیارات |
پالئیےسٹر، ونائل ایسٹر |
|
مشترکہ اختیارات |
آستین کا جوڑا، فلینگڈ جوائنٹ |
|
مینوفیکچرنگ کا عمل |
فلامانٹ سمیٹنا |
مواد اور تعمیر
گلاس فائبر کمک:مسلسل شیشے کے ریشے اندرونی دباؤ اور بیرونی مکینیکل بوجھ کو برداشت کرنے کے لیے درکار بنیادی ساختی کمک فراہم کرتے ہیں۔ کمک کی واقفیت اور دیوار کی موٹائی تناؤ کے حساب کے مطابق تیار کی گئی ہے۔
رال میٹرکس:اعلی کارکردگی والی رال شیشے کے ریشوں کو جوڑتی ہے اور کیمیائی اور سنکنرن مزاحمت میں نمایاں کردار ادا کرتی ہے۔ انتخاب پانی کی ساخت، آپریشنل درجہ حرارت، اور مطلوبہ خدمت کے ماحول پر مبنی ہے۔
جامع دیوار کی ساخت:اندرونی سنکنرن رکاوٹ لائنر، ساختی بوجھ برداشت کرنے والی دیوار، اور بیرونی UV مزاحم تہہ کو مطلوبہ ہائیڈرولک، مکینیکل، اور ماحولیاتی کارکردگی کے میٹرکس کے مطابق بالکل واضح کیا گیا ہے۔
حسب ضرورت کے اختیارات
قطر اور پریشر کلاس:
طول و عرض اور دباؤ کی درجہ بندی پراجیکٹ ڈیزائن ڈرائنگ، ہائیڈرولک حسابات، اور تصدیق شدہ پیداواری صلاحیتوں کے خلاف حسب ضرورت انجینئر کی جا سکتی ہے۔
پائپ کی لمبائی:
معیاری یا حسب ضرورت لمبائی کے اختیارات کو ٹرانسپورٹ کے ضوابط، سائٹ تک رسائی کی رکاوٹوں اور تنصیب کے طریقہ کار کے ساتھ مربوط کیا جا سکتا ہے۔
مواد کا انتخاب:
رال کے نظام کا جائزہ لیا جاتا ہے اور مخصوص پانی کی کیمسٹری، آپریٹنگ درجہ حرارت، اور مٹی کے حالات کے مطابق منتخب کیا جاتا ہے۔
متعلقہ اشیاء اور لوازمات:
پیچیدہ پائپ لائن لے آؤٹ اور کنکشن انٹرفیس سے ملنے کے لیے موڑ، ٹیز، ریڈوسر، فلینجز، اور خصوصی کپلنگز کو حسب ضرورت مخصوص کیا جا سکتا ہے۔
پائپ کنکشن اور فٹنگز
آستین کے جوڑے:درست آستین کے جوڑے ہم آہنگ پائپ کے سروں کو محفوظ طریقے سے جوڑتے ہیں۔ سگ ماہی کے اجزاء، مشترکہ طول و عرض، اور دباؤ کی درجہ بندی مخصوص پائپ لائن کے نظام سے ملنے کے لیے انجنیئر کی گئی ہے۔
کنارے والے جوڑ:فلینجڈ کنکشن ان لائن والوز، پمپس اور دیگر معاون پائپ لائن اجزاء کے لیے قابل اعتماد انٹرفیس فراہم کرتے ہیں۔ فلینج کے طول و عرض، ڈرلنگ پیٹرن، اور دباؤ کی درجہ بندیوں کی تصدیق کی ضرورت ہوتی ہے۔
متعلقہ اشیاء:حسب ضرورت مولڈ یا من گھڑت موڑ، ٹیز، اور کم کرنے والے بہاؤ کی سمت، برانچ کنکشن، اور پائپ قطر کی منتقلی میں تبدیلیوں کو ایڈجسٹ کرتے ہیں۔ فٹنگ کی وضاحتیں مین پائپ ڈیزائن شیڈول کے ساتھ مربوط ہونی چاہئیں۔
کوالٹی کنٹرول اور دستاویزات
پائپ کا قطر، موثر لمبائی، دیوار کی موٹائی کی رواداری، اور مشترکہ انٹرفیس کو منظور شدہ انجینئرنگ ڈرائنگ اور مصنوعات کی رواداری کے خلاف سختی سے جانچا جاتا ہے۔
ہائیڈرو سٹیٹک فیکٹری ٹیسٹنگ کے تقاضوں کی وضاحت قابل اطلاق پروڈکٹ نردجیکرن اور معیارات سے ہوتی ہے، بشمول ٹیسٹ پریشر، انعقاد کی مدت، اور قبولیت کے سخت معیار۔
خام مال کے ریکارڈ اور پروڈکشن بیچ دستاویزات متفقہ معیار کی یقین دہانی کی ضروریات کے مطابق مکمل ٹریس ایبلٹی کی حمایت کرتے ہیں۔
دستیاب دستاویزات میں پروڈکٹ تکنیکی ڈرائنگ، ڈیٹا شیٹس، معائنہ ریکارڈ، اور قابل اطلاق فیکٹری ٹیسٹ رپورٹس شامل ہیں۔
پروجیکٹ سلیکشن گائیڈ
دباؤ کے حالات:زیادہ سے زیادہ ورکنگ پریشر، سٹیٹک ہیڈ، اور پمپ اسٹارٹ، اسٹاپ، اور تیزی سے والو آپریشنز کی وجہ سے عارضی اضافے کے دباؤ کی وضاحت کریں۔
بہاؤ کی شرح اور قطر:درست ہائیڈرولک سائزنگ کے لیے مطلوبہ بہاؤ کی شرح، پائپ لائن کی لمبائی، اور قابل اجازت دباؤ کے نقصان کے پیرامیٹرز فراہم کریں۔
تنصیب کی شرائط:واضح طور پر شناخت کریں کہ آیا تنصیب دفن ہے (خندق/بستر کی قسم، مٹی کی لوڈنگ، زمینی پانی کی میز) یا زمین کے اوپر (سپورٹ سپیسنگ، تھرمل توسیع)، بیرونی ٹریفک بوجھ کے ساتھ۔
مشترکہ مطابقت:پائپ شیڈول کو حتمی شکل دینے سے پہلے کنکشن کے طول و عرض، سیلنگ ایلسٹومر کی ضروریات، اور موجودہ پائپ لائن کے اجزاء کے ساتھ مکینیکل انٹرفیس کی تصدیق کریں۔
اکثر پوچھے گئے سوالات
