تصریح

تکنیکی معیار

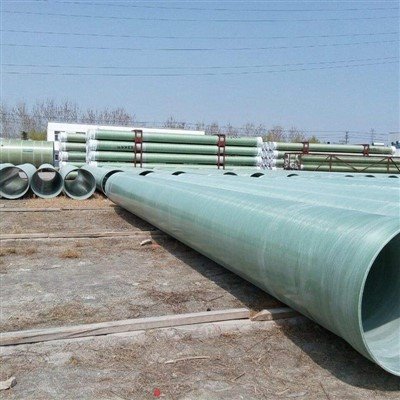

بڑے قطر کی GFRP ڈرینج پائپ میونسپل سٹارم واٹر نیٹ ورکس، گریویٹی سیوریج سسٹم، صنعتی نکاسی آب اور گندے پانی کے بنیادی ڈھانچے میں استعمال ہوتی ہے۔ اس کا گلاس فائبر کمک اور تھرموسیٹنگ رال میٹرکس ہم آہنگ نکاسی آب کی ایپلی کیشنز کے لیے ساختی طاقت اور سنکنرن مزاحمت فراہم کرتا ہے۔
پائپ کی وضاحتیں ہائیڈرولک ضروریات، تدفین کی گہرائی، مٹی کے حالات، بیرونی بوجھ اور پہنچانے والے میڈیم سے طے کی جاتی ہیں۔ قطر، دیوار کی تعمیر، انگوٹی کی سختی، پائپ کی لمبائی اور مشترکہ ترتیب کو منظور شدہ پراجیکٹ ڈرائنگ اور تصدیق شدہ مینوفیکچرنگ صلاحیتوں کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

کلیدی فوائد

سنکنرن مزاحمت
رال کے نظام کو گندے پانی کی ساخت، کیمیائی نمائش اور آپریٹنگ درجہ حرارت کے مطابق مطلوبہ نکاسی آب کے ماحول کے مطابق منتخب کیا جا سکتا ہے۔

ساختی کارکردگی
پائپ کی دیوار کی تعمیر اور انگوٹھی کی سختی تدفین کے حالات، مٹی کی مدد اور بیرونی لوڈنگ کی ضروریات کے مطابق بتائی جا سکتی ہے۔

ہائیڈرولک کارکردگی
ہموار اندرونی سطح موثر بہاؤ کی حمایت کرتی ہے۔ ہائیڈرولک صلاحیت کا انحصار اندرونی قطر، پائپ لائن کے میلان اور ڈیزائن کے بہاؤ کے حالات پر ہوتا ہے۔

لچکدار ترتیب
پائپ کے طول و عرض، لمبائی اور مشترکہ انتظامات کو پائپ لائن کی ترتیب، نقل و حمل کی حدود اور تنصیب کی ضروریات کے ساتھ مربوط کیا جا سکتا ہے۔

ایپلی کیشنز

01/

میونسپل طوفانی پانی کی نکاسی
طوفانی پانی کو جمع کرنے اور نقل و حمل کے نیٹ ورکس کے لیے جو شہری ترقیات، سڑکوں اور عوامی بنیادی ڈھانچے کی خدمت کرتے ہیں۔

02/

کشش ثقل سیور سسٹمز
گندے پانی کو جمع کرنے اور کشش ثقل کی ترسیل کے لیے جہاں پائپ کا ڈھانچہ، رال سسٹم اور جوڑ سروس کی مخصوص شرائط کو پورا کرتے ہیں۔

03/

صنعتی نکاسی آب
صنعتی سہولیات، مینوفیکچرنگ سائٹس اور عمل کے علاقوں میں ہم آہنگ نکاسی آب کی ندیوں کے لیے۔

04/

گندے پانی کے علاج کی سہولیات
نکاسی آب کے جمع کرنے، منتقلی اور خارج ہونے والی لائنوں کے لیے گندے پانی کی خصوصیات اور پراجیکٹ ڈیزائن کی ضروریات کے مطابق منتخب کیا جاتا ہے۔

05/

انفراسٹرکچر پروجیکٹس
نقل و حمل کی سہولیات، صنعتی پارکس اور بڑے پیمانے پر سائٹ کی ترقی سے منسلک نکاسی آب کے نیٹ ورکس کے لیے۔

تکنیکی وضاحتیں

arameter	عام صنعتی تفصیلات
پروڈکٹ کی قسم	بڑے قطر کے فلیمینٹ واؤنڈ GFRP ڈرینیج پائپ
برائے نام قطر کی حد	DN 300 mm – DN 1,500 mm
دیوار کی موٹائی کی حد	8 ملی میٹر - 35 ملی میٹر
رنگ سختی کی کلاسز	SN 5,000 / SN 10,000 / SN 12,500 N/m²
کمک مواد	ای گلاس فائبر
رال میٹرکس	Isophthalic پالئیےسٹر رال / ترمیم شدہ Vinyl Ester رال
معیاری پائپ کی لمبائی	6 میٹر یا 12 میٹر فی سیکشن
جوائنٹ کنفیگریشن	ڈبل-او-رنگ بیل اور سپیگٹ جوائنٹ / کپلنگ جوائنٹ

انجینئرنگ کا انتخاب

قطر اور بہاؤ
ڈیزائن کے بہاؤ، پائپ لائن گریڈینٹ، قابل اجازت بہاؤ کی رفتار اور ہائیڈرولک حسابات سے برائے نام قطر کا تعین کریں۔

انگوٹھی کی سختی
تدفین کی گہرائی، مٹی کی خصوصیات، زیر زمین پانی کی سطح، بیک فل کی صورتحال اور سطح کے بوجھ کے مطابق مطلوبہ سختی کا انتخاب کریں۔ مخصوص کلاس کو پروجیکٹ کے ساختی حسابات کی پیروی کرنی چاہیے۔

دیوار کی تعمیر
مطلوبہ ساختی کارکردگی، تنصیب کے حالات اور خدمت کے ماحول کے خلاف دیوار کی موٹائی اور ٹکڑے ٹکڑے کی تعمیر کی تصدیق کریں۔

درمیانی مطابقت
رال سسٹم اور اندرونی تعمیر کو منتخب کرنے سے پہلے گندے پانی کی ساخت، کیمیائی ارتکاز، درجہ حرارت اور ممکنہ رگڑ کا جائزہ لیں۔

اپنی مرضی کے مطابق مینوفیکچرنگ

قطر اور دیوار کی موٹائی

طول و عرض کا اندازہ انجینئرنگ ڈرائنگ، مطلوبہ کارکردگی اور تصدیق شدہ پیداواری صلاحیتوں کے مطابق کیا جاتا ہے۔

پائپ کی لمبائی

لمبائی کے اختیارات کا اندازہ پائپ لائن کی ترتیب، نقل و حمل کی پابندیوں، ہینڈلنگ کے انتظامات اور تنصیب کی ضروریات کے مطابق کیا جاتا ہے۔

رال سسٹم

مواد کا انتخاب پہنچایا ہوا میڈیم، کیمیائی نمائش اور آپریٹنگ درجہ حرارت پر مبنی ہے۔

جوائنٹ کنفیگریشن

پائپ لائن ڈیزائن، سگ ماہی کی ضروریات اور تنصیب کے طریقوں کے خلاف کنکشن کی ضروریات کا جائزہ لیا جاتا ہے۔

ڈرائنگ کا جائزہ

پروڈکشن کنفیگریشن کی تصدیق ہونے سے پہلے تکنیکی ڈرائنگ، جہتی ضروریات اور پراجیکٹ کی تفصیلات کا جائزہ لیا جا سکتا ہے۔

جوائنٹنگ اور سسٹم کی مطابقت

مشترکہ انتخاب
مشترکہ قسم کا تعین پائپ لائن کے ڈیزائن، تنصیب کا طریقہ اور سگ ماہی کی ضروریات سے ہوتا ہے۔ مخصوص پائپ کے طول و عرض کے لیے دستیاب کنفیگریشنز کی تصدیق ہونی چاہیے۔

متعلقہ اشیاء اور کنکشنز
بینڈز، ریڈوسر، برانچز اور دیگر فٹنگز کا اندازہ منظور شدہ ڈرائنگ اور تصدیق شدہ مینوفیکچرنگ صلاحیتوں سے لگایا جا سکتا ہے۔

انسٹالیشن کوآرڈینیشن
منصوبے کی منصوبہ بندی کے دوران پائپ کی لمبائی، مشترکہ پوزیشن، خندق کے طول و عرض اور ہینڈلنگ کے انتظامات کو مربوط کیا جانا چاہیے۔ تنصیب کو منظور شدہ ڈیزائن اور قابل اطلاق پروجیکٹ کی وضاحتوں پر عمل کرنا چاہیے۔

کوالٹی کنٹرول اور دستاویزات

مواد کی تصدیق

مواد کے ریکارڈ کو منظور شدہ کمک، رال سسٹم اور مصنوعات کی تفصیلات کے خلاف چیک کیا جاتا ہے۔

جہتی معائنہ

متعلقہ طول و عرض، دیوار کی موٹائی اور مشترکہ تیاری کی تصدیق شدہ ضروریات کے مطابق معائنہ کیا جاتا ہے۔

مصنوعات کی جانچ

معائنہ اور جانچ کی تعریف قابل اطلاق پروڈکٹ کی تفصیلات اور پروجیکٹ کوالٹی پلان سے کی جاتی ہے۔

تکنیکی دستاویزات

دستیاب ریکارڈز میں پروڈکٹ ڈیٹا شیٹس، ڈائمینشنل انسپکشن رپورٹس، مادی معلومات اور قابل اطلاق ٹیسٹ رپورٹس شامل ہو سکتی ہیں، اصل پروڈکشن ریکارڈز اور پراجیکٹ کی ضروریات کے تابع۔

اکثر پوچھے گئے سوالات

سوال: کیا قطر دستیاب ہیں؟

A: وسیع تر شائع شدہ GFRP پائپ رینج 65–1,500 ملی میٹر ہے۔ بڑے قطر کی نکاسی آب کی ایپلی کیشنز کے لیے دستیاب قطروں کی تصدیق موجودہ پیداواری وضاحتوں کے خلاف ہونی چاہیے۔

سوال: انگوٹی کی سختی کا انتخاب کیسے کیا جاتا ہے؟

A: انگوٹھی کی سختی کا انحصار تدفین کی گہرائی، مٹی کے حالات، زیر زمین پانی کی سطح، بیک فل اور بیرونی بوجھ پر ہوتا ہے۔ مطلوبہ طبقے کو پروجیکٹ ڈیزائن کے حساب کتاب پر عمل کرنا چاہیے۔

سوال: کیا پائپ کے طول و عرض اور لمبائی کو اپنی مرضی کے مطابق کیا جا سکتا ہے؟

A: ہاں۔ طول و عرض اور طول و عرض کا اندازہ پروجیکٹ ڈرائنگ، مینوفیکچرنگ کی صلاحیتوں، نقل و حمل کی پابندیوں اور تنصیب کی ضروریات کے مطابق کیا جا سکتا ہے۔

سوال: کون سا رال سسٹم گندے پانی کے لیے موزوں ہے؟

A: انتخاب کیمیائی ساخت، ارتکاز، درجہ حرارت اور نمائش کے حالات پر منحصر ہے۔ مواد کی وضاحت کرنے سے پہلے ان پیرامیٹرز کا جائزہ لیا جانا چاہئے۔

سوال: کوٹیشن کے لیے کونسی معلومات کی ضرورت ہے؟

A: مطلوبہ قطر، مقدار، پائپ کی لمبائی، انگوٹھی کی سختی، مشترکہ ترتیب، تنصیب کی شرائط، قابل اطلاق معیارات اور ترسیل کی منزل فراہم کریں۔ ڈرائنگ اور تکنیکی وضاحتیں مطلوبہ ترتیب کی تصدیق میں مدد کرتی ہیں۔
