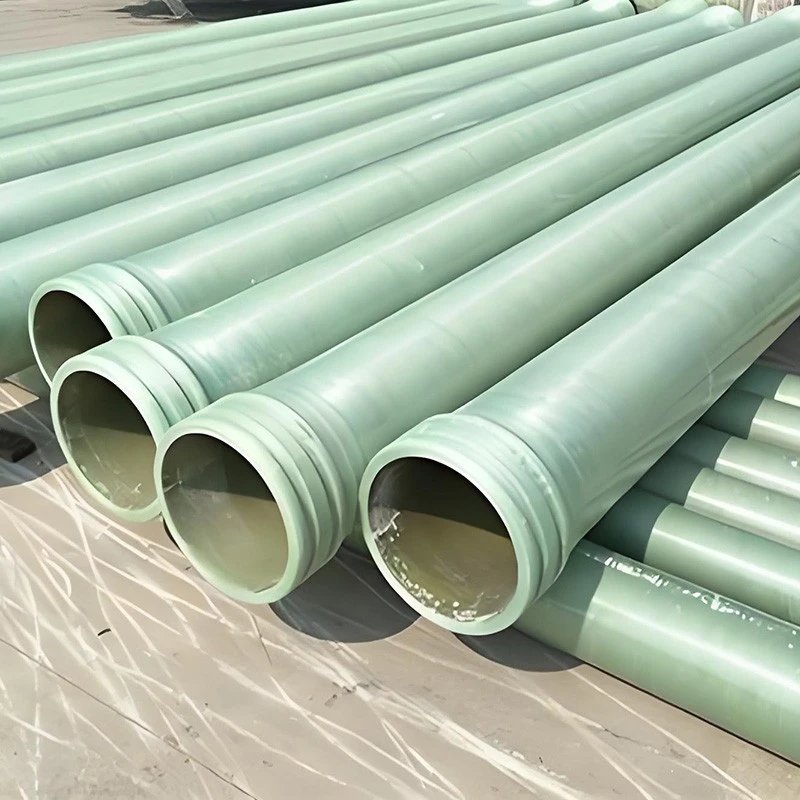

ایف آر پی انڈسٹریل سرکولیٹنگ واٹر پائپ صنعتی کولنگ اور پراسیس سسٹم میں پریشرائزڈ پانی کی گردش کے لیے گلاس فائبر سے تقویت یافتہ تھرموسیٹنگ رال پائپ ہے۔ جامع دیوار آپریٹنگ حالات کے لیے منتخب کردہ رال میٹرکس کے ساتھ شیشے کے فائبر کی مضبوطی کو یکجا کرتی ہے۔ ایپلی کیشنز میں کولنگ ٹاور سرکٹس، ہیٹ ایکسچینجر لائنز، پمپ ڈسچارج پائپ، اور پلانٹ واٹر ڈسٹری بیوشن نیٹ ورک شامل ہیں۔ قطر، دیوار کی موٹائی، دباؤ کی درجہ بندی، رال سسٹم، پائپ کی لمبائی، اور مشترکہ ترتیب پروجیکٹ کی ضروریات کے مطابق بیان کی گئی ہے۔
اہم مصنوعات کے فوائد
سنکنرن مزاحمت
رال میٹرکس اور اندرونی سنکنرن مزاحم تہہ پائپ کی دیوار کو گردش کرنے والے پانی اور ہم آہنگ ٹریٹمنٹ کیمیکلز سے بچانے میں مدد کرتی ہے۔ مواد کا انتخاب پانی کی کیمسٹری اور آپریٹنگ درجہ حرارت پر منحصر ہے۔
ہموار اندرونی سطح
ایک ہموار بور پانی کے بہاؤ کی حمایت کرتا ہے اور سطح کے ذخائر کو کم کرنے میں مدد کرتا ہے۔ اصل ہائیڈرولک کارکردگی پائپ کے طول و عرض، بہاؤ کی رفتار، اور سسٹم کے ڈیزائن پر منحصر ہے۔
ہلکا پھلکا ڈھانچہ
متعدد دھاتی پائپ سسٹمز کے مقابلے میں جامع تعمیر آسان ہینڈلنگ اور تنصیب کی منصوبہ بندی کی حمایت کرتی ہے۔
ڈیزائن لچک
پائپ کے طول و عرض، دباؤ کی درجہ بندی، رال سسٹم، اور کنکشن کی تفصیلات مطلوبہ خدمت کی شرائط کے مطابق بیان کی جا سکتی ہیں۔
ایپلی کیشنز
صنعتی کولنگ واٹر
گردش کرنے والی پانی کی فراہمی اور واپسی کی لائنیں عمل کے آلات اور پلانٹ کولنگ سسٹم کی خدمت کرتی ہیں۔
کولنگ ٹاور سرکٹس
کولنگ ٹاورز، سرکولیشن پمپس، اور ڈسٹری بیوشن ہیڈرز کو جوڑنے والی پائپ لائنز۔
ہیٹ ایکسچینجر لائنز
پانی کی گردش کی لائنیں مخصوص دباؤ اور درجہ حرارت کی حد کے اندر ہیٹ ایکسچینجر کی خدمت کرتی ہیں۔
پلانٹ واٹر نیٹ ورکس
صنعتی پانی کے مینز اور مینوفیکچرنگ سہولیات اور یوٹیلیٹی سسٹم کے لیے برانچ لائنز۔
پمپ ڈسچارج پائپ لائنز
پمپ ڈیوٹی، آپریٹنگ پریشر، اور کنکشن کی ضروریات کے مطابق دباؤ والی لائنیں منتخب کی گئیں۔
تکنیکی وضاحتیں
|
پیرامیٹر |
تفصیلات |
|
پائپ قطر |
65-1500 ملی میٹر |
|
دیوار کی موٹائی |
5-18 ملی میٹر |
|
ورکنگ پریشر |
2.5 MPa تک |
|
کام کرنے کا درجہ حرارت |
-45 ڈگری سے 100 ڈگری |
|
کمک |
گلاس فائبر |
|
رال میٹرکس |
ترمیم شدہ ونائل ایسٹر رال |
|
مینوفیکچرنگ کا عمل |
فلامانٹ سمیٹنا |
|
پائپ کی لمبائی |
6 m / 12 m |
|
کنکشن کی قسم |
flanged / جوڑے |
|
حسب ضرورت طول و عرض |
DN 65–1500 ملی میٹر |
مواد اور تعمیر
گلاس فائبر کمک
گلاس فائبر جامع پائپ کی دیوار کے لیے بنیادی کمک فراہم کرتا ہے۔
ترمیم شدہ Vinyl رال
رال مضبوط کرنے والے ریشوں کو جوڑتا ہے اور مخصوص سروس کے حالات کے مطابق کیمیائی مزاحمت فراہم کرتا ہے۔
اندرونی سنکنرن مزاحم پرت
اندرونی تہہ گردش کرنے والے میڈیم کو ساختی دیوار سے الگ کرتی ہے۔ اس کا مواد پانی کی ساخت اور علاج کرنے والے کیمیکلز کے ساتھ ہم آہنگ ہونا چاہیے۔
بیرونی حفاظتی تہہ
بیرونی پرت ہینڈلنگ اور سروس کے دوران پائپ کی سطح کی حفاظت کرتی ہے۔ مطلوبہ تنصیب کے ماحول کے لیے اضافی نمائش کی ضروریات کو بیان کیا جانا چاہیے۔
مینوفیکچرنگ اور کوالٹی کنٹرول
صحت سے متعلق سمیٹنا
گلاس فائبر کو مضبوط بنانے اور رال کو ایک کنٹرول شدہ سمیٹنے کے عمل کے ذریعے لاگو کیا جاتا ہے تاکہ پائپ کی جامع دیوار بن سکے۔
کیورنگ اور فنشنگ
پائپ کو ٹھیک کیا جاتا ہے اور مخصوص طول و عرض اور سطح کی ضروریات کو پورا کرنے کے لیے تیار کیا جاتا ہے۔
جہتی معائنہ
قطر، دیوار کی موٹائی، لمبائی، اور سطح کی حالت کو متفقہ مصنوعات کی وضاحتوں کے خلاف جانچا جاتا ہے۔
آرڈر کے لیے مخصوص ٹیسٹنگ
معائنہ کے طریقے، قبولیت کے معیارات، اور مطلوبہ ٹیسٹ ریکارڈ کی تعریف تصدیق شدہ تکنیکی تفصیلات اور قابل اطلاق پروجیکٹ کی ضروریات سے ہوتی ہے۔
حسب ضرورت کے اختیارات
پائپ کے طول و عرض
برائے نام قطر، دیوار کی موٹائی، اور مطلوبہ پائپ کی لمبائی کی وضاحت کریں۔
دباؤ اور درجہ حرارت
ڈیزائن پریشر، عام آپریٹنگ پریشر، درجہ حرارت کی حد، اور دباؤ میں اضافے کی ضروریات فراہم کریں۔
رال سسٹم
پانی کی کیمسٹری، علاج کیمیکلز، اور آپریٹنگ درجہ حرارت کے خلاف مواد کے انتخاب کا جائزہ لیا جاتا ہے۔
کنکشن اور ڈرائنگ
پیداوار سے پہلے کنکشن کی تفصیلات، فلینج کے طول و عرض، پائپ لائن لے آؤٹ، اور تکنیکی ڈرائنگ کا جائزہ لیا جا سکتا ہے۔ حتمی ترتیب تکنیکی اور مینوفیکچرنگ کی تصدیق سے مشروط ہے۔
پائپ کنکشن اور انسٹالیشن
پائپ لائن کی ترتیب، دباؤ کی ضروریات، اور آلات کے انٹرفیس کے خلاف کپلنگز اور فلینجڈ کنکشن کا جائزہ لیا جا سکتا ہے۔
سپورٹ سپیسنگ، ریسٹرینٹ، اور لوڈ ڈسٹری بیوشن کو منظور شدہ پائپ لائن ڈیزائن اور انسٹالیشن کے قابل اطلاق ہدایات پر عمل کرنا چاہیے۔
پائپ لائن کے ڈیزائن میں پمپ کا آغاز اور رک جانا، دباؤ بڑھنا، تھرمل حرکت، اور بیرونی بوجھ کو شامل کیا جانا چاہیے۔
تنصیب سے پہلے پائپ کے طول و عرض، فلینج ڈرلنگ، مشترکہ تفصیلات اور آلات کے کنکشن پوائنٹس کی تصدیق کریں۔
معیارات اور تکنیکی دستاویزات
منتخب کردہ پروڈکٹ کی ترتیب اور پروجیکٹ کے لیے قابل اطلاق معیارات اور معائنہ کے تقاضوں کی تصدیق کی جاتی ہے۔ تکنیکی دستاویزات میں پروڈکٹ کی تفصیلات، مواد کی معلومات، جہتی معائنہ کے ریکارڈ، اور قابل اطلاق ٹیسٹ رپورٹس شامل ہو سکتی ہیں جہاں دستیاب ہوں۔ مطلوبہ سرٹیفیکیشنز اور تعمیل کے بیانات کو فراہم کردہ پروڈکٹ سے متعلقہ دستاویزات سے تعاون کیا جانا چاہیے۔
